西門子V20系列變頻器故障代碼如下表：

]]> 西門子V20系列變頻器故障代碼如下表：

故障     原因     處理
 F1 過電流  ? 電機功率（P0307）與變頻器功率（r0206）不一致。
? 電機導線短路
? 接地故障
r0949 = 0：硬件報告
r0949 = 1：軟件報告
r0949 = 22：硬件報告 		 ? 電機功率（P0307）必須與變頻器功率（r0206）一致。
? 電纜長度不得超過允許的極限值。
? 電機電纜和電機內部不得有短路或接地故障。
? 電機參數必須與實際使用的電機相匹配。
? 定子電阻值（P0350）必須正確無誤。
? 電機不得出現堵轉或過載現象。
? 增大斜坡上升時間（P1120）
? 減小啟動提升強度（P1312）
 F2 過電壓  ? 電源電壓過高
? 電機處于再生模式
r0949 = 0：硬件報告
r0949 = 1 或 2：軟件報告 		 ? 電源電壓（P0210）必須在銘牌規定的范圍以內。
? 斜坡下降時間（P1121）必須與負載慣量相匹配。
? 需要的制動功率必須處于規定范圍內。
? Vdc 控制器必須使能（P1240）且參數設置正確。
說明：
斜坡下降過快或電機由激活負載驅動可能導致再生模式。慣量越高，斜坡時間需越長；否則需連接制動電阻。
 F3 欠電壓  ? 電源故障。
? 沖擊負載超過了規定的限定值。
r0949 = 0：硬件報告
r0949 = 1 或 2：軟件報告 		 檢查電源電壓。
 F4 變頻器過熱  ? 變頻器過載
? 通風不足
? 脈沖頻率過高
? 環境溫度過高
? 風扇不工作 		 ? 負載或負載循環是否過高？
? 電機功率（P0307）必須匹配變頻器功率（r0206）。
? 脈沖頻率必須設為缺省值。
? 環境溫度過高？
? 變頻器運行時風扇必須旋轉。
 F5 變頻器 I2t  ? 變頻器過載。
? 負載循環需求過高。
? 電機功率（P0307）超過變頻器功率（r0206）。 		 ? 負載循環必須處于規定范圍內。
? 電機功率（P0307）必須匹配變頻器功率（r0206）。
說明：F5 故障只有在變頻器過載利用率（r0036）低于變頻器 I2t 報警（P0294）才能被清除。
 F6 芯片溫度超過臨界值  ? 啟動時負載過高
? 負載階躍過高
? 斜坡下降速度太快 		 ? 負載或負載階躍是否過高？
? 增大斜坡上升時間（P1120）。
? 電機功率（P0307）必須匹配變頻器功率（r0206）。
? 使用設定 P0290 = 0 或 2 以防止出現 F6。
 F11 電機過熱  ? 電機過載
? 如果電機規格較小且運行頻率低于 15 Hz，即使電機溫度未超出極限值，也可能觸發此故障。 		 ? 負載或負載階躍是否過高？
? 電機標稱過熱參數（P0626 - P0628）必須設置正確。
? 電機溫度報警閾值（P0604）必須匹配。
? 檢查電機電流值是否超出額定電流。
? 若條件均滿足，設置 P0335 = 1。
 F12 變頻器溫度信號丟失  變頻器溫度（散熱器）傳感器斷線。  聯系技術服務部門或更換變頻器。
 F20 直流波動過高  電源輸入的一相丟失。  檢查電源接線。
 F23 輸出電流波動過高  ? 輸出缺相
? 高電機振動 		 ? 檢查輸出接線。
? 檢查電機的機械振動。
? 檢查變頻器設置（P0296）。
 F26 內部錯誤  -  ? 變頻器重新上電。
? 聯系技術服務部門或更換變頻器。
 F35 自動再啟動嘗試次數超限  嘗試次數超出 P1211 的值。  增加重新啟動嘗試的次數（P1211）。
 F41 電機數據識別故障  r0949 = 0：無負載
r0949 = 1：識別中達到電流極限值。
r0949 = 2：識別出的定子電阻小于 0.1%或大于 100%。
r0949 = 30：電壓極限值時的電流控制器
r0949 = 40：識別出的數據集不一致 		 ? r0949 = 0：檢查電機是否已連接。
? r0949 = 1 - 49：檢查 P0304 - P0311 中的電機數據是否正確。
? 檢查電機接線類型（星形/三角形）。
 F51 參數 EEPROM 故障  EEPROM 存滿或讀寫故障（r0949 值見說明）。  ? 重新上電。
? 執行工廠復位（P0970 = 31）。
? 更換變頻器。
說明：
r0949 = 1：EEPROM 存滿
r0949 = 1000+塊編號：讀取數據塊故障
 F52 變頻器信息讀取故障  數據無效或讀取失敗（r0949 值見說明）。  ? 重新上電。
? 聯系技術支持。
說明：
r0949 = 1：讀取變頻器標識故障
r0949 = 2：變頻器標識錯誤
r0949 = 3：讀取變頻器版本故障
 F60 Asic 超時  內部通訊故障（r0949 = 0：硬件報告；r0949 = 1：軟件報告）。  ? 檢查 EMC 問題。
? 更換變頻器。
 F61 SD卡參數克隆失敗  r0949 = 0：SD卡未連接或類型錯誤
r0949 = 1：數據寫入失敗
r0949 = 2：克隆文件不可用 		 ? r0949 = 0：使用 FAT16/FAT32 格式的 SD卡。
? r0949 = 1：檢查卡內存是否已滿。
? r0949 = 2：確保文件路徑為 `/USER/SINAMICS/DATA`。
 F62 參數克隆內容無效  文件內容無效。  重新復制文件并確認操作完成。
 F63 參數克隆內容不兼容  文件與變頻器類型不匹配。  從兼容的變頻器類型克隆。
 F64 啟動時自動克隆失敗  缺少 `Clone00.bin` 文件。  ? 插入正確 SD卡并重新上電。
? 禁用自動克隆（P8458 = 0）。
 F70 I/O擴展模塊通訊故障  模塊通訊失效。  重新連接模塊或更換模塊。
 F71 USS設定值故障（RS232）  RS232 通訊中斷。  檢查主站通訊。
 F72 USS/MODBUS設定值故障（RS485）  RS485 通訊中斷。  檢查主站通訊。
 F80 模擬量輸入信號丟失  斷線或信號超限。  檢查接線和信號范圍。
 F85 外部故障  控制字 2 位 13 觸發。  ? 檢查 P2106。
? 禁用觸發源。
 F100 看門狗復位  軟件錯誤。  聯系技術支持。
 F101 堆棧溢出  處理器故障。  聯系技術支持。
 F200 腳本錯誤  內部腳本運行錯誤。  修正腳本邏輯。
 F221 PID反饋信號低于最小值  反饋信號 < P2268。  調整 P2268 或反饋增益。
 F222 PID反饋信號高于最大值  反饋信號 > P2267。  調整 P2267 或反饋增益。
 F350 配置矢量錯誤  r0949 = 13：功率模塊錯誤。  更換正確的功率模塊。
 F395 接受更改測試等待確認  r0949 = 3/4：參數更改未確認。  檢查參數并確認更改。
 F410 氣穴保護故障  流體流動不充分。  調整 P2361 或檢查傳感器。
 F452 負載監控故障  r0949 = 0：低轉矩/速度跳閘
r0949 = 1：高轉矩/速度跳閘 		 ? 檢查傳動系統機械狀態。
? 調整 P2182-P2192 相關參數。
]]> 西門子V20變頻器報警代碼大全 http://www.maiyamami.com/siemens/92186.html Wed, 02 Jul 2025 02:17:38 +0000 http://www.maiyamami.com/?p=92186

西門子V20變頻器如果有報警，顯示屏上會

]]> 西門子V20變頻器如果有報警，顯示屏上會立即出現報警圖標 ，然后顯示以“A”開頭的報警代碼。

將報警原因排除后，報警代碼會自動清除。

報警代碼原因處理
A501 電流極限值? 電機功率與變頻器功率不一致
? 電機導線太長
? 接地故障		參見 F1

小規格電機（120 W）在 FCC 及輕負載條件下運行時可能會導致較高電流值采用 V/f 控制方式運行較小規格的電機
A502 過電壓極限值達到過電壓極限值。如果禁止 Vdc 控制器（P1240 = 0），則該報警可能在斜坡下降時出現如該報警總是顯示，請檢查變頻器輸入電壓
A503 欠電壓極限值? 電源故障
? 電源電壓及直流母線電壓（r0026）低于規定極限值		檢查電源電壓
A504 變頻器過熱已超過變頻器散熱器溫度的報警閾值、芯片結溫的報警閾值，或芯片結點上的溫度可允許變化值，從而導致脈沖頻率降低和/或輸出頻率降低（取決于 P0290 中的參數設置）說明： r0037[0]：散熱器溫度 r0037[1]：芯片結溫（包括散熱器）
檢查下列各項：
? 環境溫度必須處于規定極限值內
? 負載條件及負載階躍必須恰當
? 變頻器運行時風扇必須旋轉
A505 變頻器 I2t已超出報警閾值，如已設置相應參數（P0610 = 1）則電流會降低檢查負載循環是否處于規定極限值內
A506 IGBT 結溫升高報警過載報警。散熱器和 IGBT 結溫的差值超出報警極限值檢查負載階躍及沖擊負載是否在規定極限值內
A507 變頻器溫度信號丟失變頻器散熱器溫度信號丟失。傳感器可能脫落聯系技術服務部門或更換變頻器
A511 電機過熱 I2t? 電機過載
? 負載循環或負載階躍過高		無論是哪種溫度確定形式，都應檢查下列各項：
? P0604 電機溫度報警閾值
? P0625 電機環境溫度
? 檢查銘牌數據是否正確。不正確的進行快速調試。通過執行電機數據識別（P1900 = 2），可獲得準確的等效電路數據。
? 檢查電機重量（P0344）是否合理。有必要的話，更換電機。
? 如電機非西門子標準電機，則通過 P0626、P0627 及 P0628 改變標準過熱溫度
A523 輸出電流波動過高計算出的輸出電流波動閾值已超過安全閾值。一般有如下原因：
? 輸出的一相丟失
? 高電機振動		? 檢查輸出接線
? 檢查電機的機械振動
A535 制動電阻過載制動能量太大。制動電阻不適合該應用減少制動能量。使用更高額定值的制動電阻
A541 電機數據識別激活電機數據識別（P1900）已選擇或正在運行完成電機數據識別
A600 RTOS 溢出報警內部時間片溢出聯系技術服務部門
A910 Vdc_max 控制器禁止可能在以下情況下出現：
? 電源電壓（P0210）持續過高
? 電機由激活負載驅動，從而使電機進入再生模式
? 斜坡下降時，在很高的負載慣量下。如果在變頻器待機（輸出脈沖禁止）時出現報警 A910 并且隨后給出 ON 命令，則在排除 A910 報警原因之前不會激活 Vdc_max 控制器（A911）		檢查下列各項：
? 輸入電壓處于范圍內
? 負載必須匹配
? 在某些情況下，使用制動電阻
A911 Vdc_max 控制器激活Vdc_max 控制器的作用是保持直流母線電壓（r0026）低于 r1242 中定義的閾值檢查下列各項：
? 電源電壓必須在銘牌規定的范圍內
? 斜坡下降時間（P1121）必須與負載慣量相匹配。說明：慣量越高，需要的斜坡時間越長；否則需連接制動電阻
A912 Vdc_min 控制器激活如果直流母線電壓（r0026）低于 r1246 中定義的閾值，則 Vdc_min 控制器會被激活。此后，電機的動能用來緩沖直流母線電壓，從而使變頻器減速。因此短路故障不一定會引起欠電壓跳閘。請注意該報警可能在快速斜坡上升時出現? 檢查變頻器輸入電壓
? 若 Vdc_min 控制器在斜坡上升時激活，增大斜坡上升時間（P1120）
?檢查沖擊負載（參見 F3）
A921 模擬量輸出參數未正確設置模擬量輸出參數（P0777 和 P0779）不應設為相同值，不然會產生不合邏輯的結果檢查下列各項：
? 輸出參數設定相同
? 輸入?yún)?shù)設定相同
? 輸出參數設定與模擬量輸出類型不匹配
將 P0777 及 P0779 設為不同值
A922 變頻器無負載變頻器無負載。因此，在常規負載條件下，某些功能可能無法實現檢查電機是否連到變頻器
A923 同時請求正向和反向點動同時請求正向和反向點動（P1055/P1056）。這會使 RFG 輸出頻率停留在其當前值不可同時按下正向和反向點動鍵
A930 氣穴保護報警可能的氣穴損害條件存在參見 F410
A936 PID 自整定激活PID 自整定（P2350）已選擇或正在運行PID 自整定完成后報警消失
A952 負載監控報警電機上的負載狀態顯示存在皮帶故障或機械故障參見 F452
]]> 變頻器缺相故障的表現和檢測方法 http://www.maiyamami.com/others/92178.html Tue, 17 Jun 2025 02:52:52 +0000 http://www.maiyamami.com/?p=92178

變頻器缺相故障是變頻器運行當中常見的問題

]]> 變頻器缺相故障是變頻器運行當中常見的問題。它會導致電機無法正常運行、輸出功率下降、過熱甚至損壞設備。

缺相故障發生在三相電路當中，可能出現在輸入側，也可能出現在輸出側，表現為有一相或多相電壓缺失或異常，導致電流不平衡，影響變頻器或電機的正常工作。

如上圖的R、S、T為輸入側，U、V、W則為輸出側。

二、變頻器缺相的表現與判斷

1. 故障現象：

  • 變頻器顯示“缺相”、“輸入電壓低”、“輸出不平衡”等報警信息或相應的故障代碼。
  • 電機啟動困難或轉速不穩。
  • 電機發熱嚴重。
  • 輸出頻率/電流波動大。
  • 變頻器頻繁跳閘（如過流、過載保護）。

???當變頻器正常工作時，Udc上的電壓如下圖所示，一個工頻周期內將有6個波頭，此時直流電壓Udc將不會低于470V，對于一個7.5kW的變頻器而言，其C的值大小一般為900uf，當滿載運行時，可以計算出周期性的電壓降落大致為40V，紋波系數不會超過7.5％。而當輸入缺相發生時，一個工頻周期中可能只有2個電壓波頭，且整流電壓最低值為零。此時在上述條件下，可以估算出電壓降落大致為150V，紋波系數要達到30％左右。

由此可以看出，在變頻器輸入缺相后仍在運行時，電容C將被反復大范圍的充電，這種情況很可能導致電容器損壞，而且當負載較重時，還會進一步損壞整流橋，如在送電時就發生缺相，由于單相大電流運行極易造成變頻器燒毀。

2. 檢測方法：

（1）查看變頻器面板上報警信息

（2）使用萬用表測量電壓

  • 輸入側測量：
    • 斷電后檢查 R、S、T 三相之間的電阻是否平衡。
    • 通電后測量三相輸入電壓是否一致（通常為 380V~415V，誤差不超過 ±5%）。
  • 輸出側測量：
    • 測量 U、V、W 三相輸出電壓是否對稱。

（3）使用鉗形電流表測量電流

  • 檢查三相電流是否平衡。
  • 若某一相電流明顯偏小或?yàn)榱悖f(shuō)明該相缺相。

（4）觀察驅動板信號

  • 使用示波器觀察 IGBT 驅動信號是否正常。
  • 如果某一路無驅動信號輸出，可能是內部模塊或控制電路故障。

3、常見原因分析

故障位置 原因
輸入端 熔斷器熔斷、空開接觸不良、進線電纜斷裂或松動
內部電路 整流橋損壞、濾波電容老化、IGBT 模塊損壞
輸出端 電機繞組燒毀、輸出電纜斷裂、接線松動
控制部分 驅動板故障、CPU 誤報、參數設置錯誤
]]> 施耐德ATS48軟啟動器故障代碼和處理方法 http://www.maiyamami.com/schneider/92175.html Tue, 10 Jun 2025 02:02:50 +0000 http://www.maiyamami.com/?p=92175

施耐德ATS48軟啟動器在發生故障時會顯

]]> 施耐德ATS48軟啟動器在發生故障時會顯示故障代碼，建議按以下類型步驟處理

一、軟啟動器不啟動，并且無故障顯示

? 無顯示：檢查控制電源 CL1/CL2 上是否有電源
? 檢查顯示的代碼是否與起動器正常狀態對應
? 檢查是否有 RUN/STOP 命令

二、不能被復位的故障

當此類故障出現時，起動器鎖定，電機轉為自由停車模式。 故障跡象：
? 起動結束繼電器 R2 斷開
? 繼電器 R1 斷開 ( 在起動器鎖定之后)
? 顯示屏上故障代碼閃爍
? 存儲最近的 5 次故障，使用 PowerSuite 軟件包可以查看

故障顯示 可能原因 規程，處理辦法
InF 內部故障 斷開控制電源后再重新連上。如果故障仍然存在，需要送到上海津信進行檢測
DCF 過電流：
? ?起動器輸出短路
? ?內部短路
? ?旁路接觸器粘連
? ?超過起動器額定值 		關閉起動器電源。
? 檢查連接電纜和電機隔離。
? 檢查晶閘管
??? 檢查旁路接觸器 ( 觸點粘連 )
?? ?檢查菜單 drc中參數 bst的值
PIF 相序顛倒
電源倒相不符合 Protection ( 保護 ) 菜單 中 PHr 參數的選擇。 		倒換兩條相線或設置 PHr=no
EEF 內部存儲故障 斷開控制電源后再重新連上。如果故 障仍然存在，需要送到上海津信進行檢測

三、故障原因一消失即可被復位的故障

當此類故障出現時，起動器鎖定，電機轉為自由停車模式。

故障現象：

  • 起動結束繼電器 R2 斷開。
  • 僅當作為隔離繼電器時繼電器 R1 斷開。
  • 只要故障存在，顯示屏上就一直有故障代碼閃爍。
  • 存儲最近的 5 次故障，使用 PowerSuite 軟件可以查看。

重起動條件：

  • 故障原因消失
  • 在 2 線控制中運行命令必須保留在 RUN 輸入端。
  • 在 3 線控制中 RUN 輸入端需要有新的運行命令 ( 上升沿 )。
故障顯示 可能原因 規程，處理辦法
CFF 通電時無效配置 ? 在高級設定菜單 drc 中返回出廠設定值
? 重新配置起動器。
CFI 無效配置
通過串口載入起動器的配置與之不兼容。 		?? 檢查前一次載入的配置。
?? 載入兼容的配置。

四、可以被復位并能使起動器自動重新起動的故障

當此類故障出現時，起動器鎖定，電機轉為自由停車模式。
伴隨自動重起動的故障跡象：
? 起動結束繼電器 R2 斷開
? 僅當作為隔離繼電器時繼電器 R1 斷開。如果配置為故障繼電器則 R1 保持閉合
? 只要故障存在，顯示屏上就一直有故障代碼閃爍
? 存儲最近的 5 次故障，使用 PowerSuite 軟件包可以查看

重起動條件，對于下表中伴隨自動重起動的故障( 僅在 2 線控制中)：
? 故障原因消失
? 在 RUN 輸入端保留有運行命令
? 進行 5 次重起動嘗試，每次間隔 60 秒。如果在第 6 次嘗試時故障仍然存在，則將成為不可復位的故障。
? 進行 6 次重起動嘗試，每次間隔 60 秒。如果在第 6 次嘗試時故障仍然存在，則它將脫扣，需要手動復位，且如果被配置為故障繼電器則 R1 斷開。

故障顯示 可能原因 處理方法
PHF 電源缺相 電機缺相 如果電機某一相電流降至可調整的閾值 PHL 以下超過 0.5s 或三相均降至該閾值 以下超過 0.2s。此故障狀態可在保護菜單 Pro 中的 PHL 參數進行配置。 ? 檢查電源、起動器連接以及所有處于電 源和起動器之間的隔離設備 ( 接觸器、熔斷器、斷路器等 )。
? 檢查電機連接以及所有處于起動器和電機之間的隔離設備 ( 接觸器、熔斷器、斷路器等 )。
? 檢查電機狀態。
? 檢查 PHL參數的配置是否與所使用的電機匹配。
FrF 電源頻率，超出允許范圍
此故障狀態可在 Advanced settings ( 高級 設定 ) 菜單 drC 中的 FrC 參數進行配置。 		? 檢查電源。
? 檢查 FrC 參數的配置是否與所使用的電源匹配 ( 例如發電機組 )。

下列故障的重起動情況：
? 故障原因消失
? 運行命令保持( 僅對2 線控制）

故障顯示 可能原因 處理方法
USF 有運行命令時動力電源故障 ?  檢查動力電源電路和電壓。
CLF 控制線路故障 ? ?CL1/CL2 缺失超過 200ms

五、可以被手動復位的故障

當此類故障出現時，起動器鎖定，電機轉為自由停車模式。
故障現象：
? 起動結束繼電器 R2 斷開
? 繼電器 R1 斷開
? 只要故障存在，顯示屏上就一直有故障代碼閃爍
? 存儲最近的 5 次故障，使用 PowerSuite 軟件包可以查看

重起動條件：
? 故障原因消失
? 用一個運行命令 (2 線或 3 線控制，需要 RUN 輸入端的上升沿) 復位故障 （如果LI 被定義為“故障復位 (LIr) ”功能，則有運行命令時不會產生復位。）
? 另一個運行命令 (2 線或 3 線控制，需要 RUN 輸入端的上升沿) 重起動電機

故障顯示 可能原因 規程，處理辦法
SLF 串口故障 ? 檢查 RS485 連接。
EtF 外部故障 ? 檢查已被考慮的故障。
StF 起動時間過長 ? 檢查機械 ( 磨損情況、機械間隙、潤滑、阻塞等 )。
? 檢查 PrO 菜單中的 tLs 參數設定值
? 檢查與機械要求相關的起動器 - 電機選型。
DLC 電流過載 ? 檢查機械 ( 磨損情況、機械間隙、潤滑、阻塞等 )。
? 檢查 PrO 菜單中的 LOC 和 tOL 參數設定值
DLF 電機熱故障 ? 檢查機械 ( 磨損情況、機械間隙、潤滑、阻塞等 )。
? 檢查與機械要求相關的起動器 - 電機選型。
? 檢查 PrO 菜單中的 tHP 參數設定值 (53 頁 ) 和 SEt 菜單 中的 In 參數設定值。
? 檢查電機的電氣隔離。
? 等待電機冷卻下來后再重新起動。
DHF 起動器熱故障 ? 檢查機械 ( 磨損情況、機械間隙、潤滑、阻塞等 )。
? 檢查與電機和機械要求相關的起動器選型。
? 檢查風扇 ( 如果所用的 ATS48 有的話 ) 的運行情況，保證空氣通路不會受到任何阻斷，且散熱器清潔。確保遵守安裝建議。
? 等待 ATS48 冷卻下來后再重新起動。
DtF由 PTC 傳感器檢測到的電機熱故障? 檢查機械 ( 磨損情況、機械間隙、潤滑、阻塞等)。
? 檢查與機械要求相關的起動器 - 電機選型。
? 檢查 Pro 菜單中的 PtC 參數設定值
? 等待電機冷卻下來后再重新起動。
ULF電機欠載? 檢查液壓回路。
? 檢查 Pro 菜單中的 LUL 和 tUL 參數設定值
LrF穩定狀態下轉子鎖定
此故障僅在有起動器旁路接觸器的穩定狀態下有效。如果某一相電流大于或等于5In 并超過 0.2s 就將檢測到這一故障。		? 檢查機械 ( 磨損情況、機械間隙、潤滑、阻塞等)。
]]> 施耐德ATS22軟啟動器故障代碼大全 http://www.maiyamami.com/schneider/92168.html Tue, 27 May 2025 02:22:02 +0000 http://www.maiyamami.com/?p=92168

施耐德ATS22軟起動器在使用過程當中，

]]> 施耐德ATS22軟起動器在使用過程當中，出現故障時有兩種表現方式，一種是不顯示故障代碼，第二種是顯示故障代碼，分別應對方式如下：

一、不起動，不顯示任何故障代碼

  • 無顯示
    • 檢查控制電源CL1/CL2 上是否供電正常；
    • 檢查Modbus 網絡電纜上是否存在短路( 特別是在RJ45 引腳7 與RJ45 引腳3 或引腳8 之間。)。
  • 檢查所顯示的代碼是否與軟起動器的正常狀態不符。
  • 檢查是否存在RUN/STOP( 運行/ 停機) 命令

二、軟起動器不起動，顯示故障代碼

  • 顯示屏上閃爍故障代碼。
  • 保存可采用SoMove 軟件查看的最近7 次故障。
  • 軟起動器鎖定，電機以自由模式停機。
故障代碼 名稱 補救措施
bPF 檢測到旁路接觸器故障 關閉軟啟動器
CFF 通電時配置無效 在軟起動器 UtIL 菜單中返回出廠設置；重新配置軟起動器
EtF 檢測到外部故障 清除所檢測到的故障的原因
GrdF 檢測到對地漏電流故障 檢查電機的電絕緣；檢查安裝；檢查 PrO 菜單中 Grdd、Grdt 參數的值
InF 檢測到內部故障 斷開并重新連接控制電源。如果故障仍存在，
需要送到上海津信進行故障檢測
OCF 電機過電流故障 檢查 PrO 菜單中 OId 和 OIt 參數的值
OHF 檢測到過熱故障 / 低溫檢測故障 檢查軟起動器相對電機和機械要求的選型；檢查風扇（如有）運行狀況，確保風通道無阻礙、散熱器潔凈，遵守安裝建議；等待冷卻后重新啟動
OLF 電機過載故障 檢查機械方面（磨損、間隙、潤滑、阻塞等）；檢查軟起動器電機選型是否符合機械要求；檢查 SEt 菜單中的 tHP 參數和 conF 菜單中的 In 參數的值；等待電機冷卻后重起動，保持啟動器通電
OSF 過壓故障 檢查 conF 菜單中的 ULn 參數；檢查電源電路和電壓；檢查 PrO 菜單中的 OSd 和 OSt 參數
DtF 電機過熱故障（由 PTC 傳感器檢測到） 檢查機械方面（磨損、間隙、潤滑、阻塞等）；檢查軟起動器電機相對機械要求的選型；檢查 PrO 菜單中 PtC 設置的值；等待電機冷卻后重起動
PHbd 相間不平衡故障 檢查線電壓；檢查PrO 菜單中 Ubd、Ubt 參數的值
PHF 電源缺相 檢查線電壓、軟起動器連接及線路與軟起動器之間的隔離設備（接觸器、熔斷器、斷路器等）；檢查電機狀態；檢查電機連接及軟起動器與電機之間的隔離設備（接觸器、斷路器等）
PHL 電源頻率超過容許范圍（可在 PrO 菜單中配置） 檢查電源頻率；檢查 PHL 的配置
PIF 相序顛倒（電源相序不符合 PrO 菜單中 PHr 的選擇） 顛倒兩個電源相或設置 PHr = OFF
trAP 控制器故障 斷開并重新連接控制電源。如果故障仍存在，需要硬件故障檢測
SCF 短路故障（軟起動器輸出端短路） 關閉軟起動器；檢查連接電纜和電機絕緣；若連接和絕緣正常， 需要送到上海津信進行故障檢測
SLF Modbus 通訊超時 檢測到串口故障，檢查 RS485 連接
SnbF 起動次數過多 在 SLG 時間內軟起動次數超過 Snb 允許的最大值
SSCr 晶閘管短路或連接錯誤 關閉軟起動器；檢查連接電纜和電機絕緣；若連接和絕緣正常， 需要送到上海津信進行故障檢測
StF 檢測到起動時間故障（起動時間過長） 檢查機械方面（磨損、間隙、潤滑、阻塞等）；檢查 tLS（最長起動時間）是否大于 ACC（加速斜坡時間）；檢查軟起動器電機選型是否符合機械要求；檢查 ILt 值（若過低，電機無法達到加速和全速）
tbS 起動次數過多故障 構架規格 A 等待 5 min；構架規格 B、C、D 和 E 等待 15 min（在 SnbF 故障消息后，嘗試復位軟起動器且定時器結束前出現）
UCF 電機欠載故障（欠電流） 檢查PrO 菜單中 UId 和 UIt 參數的值
USF 欠電壓或無電壓故障 檢查 PrO 菜單中的 UIn、USd 和 U
]]> 匯川變頻器MD290故障代碼和原因排查 http://www.maiyamami.com/others/92154.html Tue, 13 May 2025 06:00:39 +0000 http://www.maiyamami.com/?p=92154

故障名稱 操作面板顯示 故障原因排查 故

]]>
      •
<th id="8muwm"><menu id="8muwm"></menu></th>


        • <samp id="8muwm"><tbody id="8muwm"></tbody></samp>
          <strike id="8muwm"><menu id="8muwm"></menu></strike>











  故障名稱
  操作面板顯示
  故障原因排查
  故障處理對策




  加速過電流
  Err02
  變頻器輸出回路存在接地或短路
  檢測電機或者中斷接觸器是否發生短路。




  急加速工況，加速時間設定太短
  增大加速時間（F0–17）。




  過流失速抑制設定不合適
  確認過流失速抑制功能（F3‐19）已經使能；過流失速動作電流（F3‐18）設定值太大，推薦在120%到160%之內調整；過流失速抑制增益（F3‐20）設定太小，推薦在20到40之內調整。




  手動轉矩提升或V/F曲線不合適
  調整手動提升轉矩或V/F曲線




  對正在旋轉的電機進行啟動
  選擇轉速追蹤啟動或等電機停止后再啟動




  受外部干擾
  通過歷史故障記錄，查看故障時電流值是否達到過流（F3–18），如未達到，則判斷是外部干擾，需排查外部干擾源，解除故障。如排查后無外部干擾源，則可能是驅動板或霍爾器件損壞，需聯系廠家更換。




  減速過電流
  Err03
  變頻器輸出回路存在接地或短路
  檢測電機是否發生短路或斷路。




  急減速工況，減速時間設定太短
  增大減速時間（F0–18）。




  過流失速抑制設定不合適
  確認過流失速抑制功能（F3‐19）已經使能；過流失速動作電流（F3‐18）設定值太大，推薦在120%到150%之內調整；過流失速抑制增益（F3‐20）設定太小，推薦在20到40之內調整。




  沒有加裝制動單元和制動電阻
  加裝制動單元及電阻。




  受外部干擾
  通過歷史故障記錄，查看故障時電流值是否達到過流（F3–18），如未達到，則判斷是外部干擾，需排查外部干擾源，解除故障。如排查后無外部干擾源，則可能是驅動板或霍爾器件損壞，需聯系廠家更換。




  恒速過電流
  Err04
  變頻器輸出回路存在接地或短路
  檢測電機是否發生短路或斷路。




  過流失速抑制設定不合適
  確認過流失速抑制功能（F3‐19）已經使能；過流失速動作電流（F3‐18）設定值太大，推薦在120%到150%之內調整；過流失速抑制增益（F3‐20）設定太小，推薦在20到40之內調整。




  變頻器選型偏小
  在穩定運行狀態下，若運行電流已超過電機額定電流或變頻器額定輸出電流值，請選用功率等級更大的變頻器。




  受外部干擾
  通過歷史故障記錄，查看故障時電流值是否達到過流（F3–18），如未達到，則判斷是外部干擾，需排查外部干擾源，解除故障。如排查后無外部干擾源，則可能是驅動板或霍爾器件損壞，需聯系廠家更換。




  加速過電壓
  Err05
  輸入電壓偏高
  將電壓調至正常范圍。




  加速過程中存在外力拖動電機運行
  取消此外動力或加裝制動電阻。




  過壓抑制設定不合適
  確認過壓抑制功能（F3‐23）已經使能；過壓抑制動作電壓（F3‐22）設定值太大，推薦在770V~700V之內調整；過壓抑制增益（F3‐24）設定太小，推薦在30到50之內調整。




  沒有加裝制動單元和制動電阻
  加裝制動單元及電阻。




  加速時間過短
  增大加速時間。




  減速過電壓
  Err06
  過壓抑制設定不合適
  確認過壓抑制功能（F3‐23）已經使能；過壓抑制動作電壓（F3‐22）設定值太大，推薦在770V~700V之內調整；過壓抑制增益（F3‐24）設定太小，推薦在30到50之內調整。




  減速過程中存在外力拖動電機運行
  取消此外動力或加裝制動電阻。




  減速時間過短
  增大減速時間。




  沒有加裝制動單元和制動電阻
  加裝制動單元及電阻。




  恒速過電壓
  Err07
  過壓抑制設定不合適
  確認過壓抑制功能（F3‐23）已經使能；過壓抑制動作電壓（F3‐22）設定值太大，推薦在770V700V之內調整；過壓抑制頻率增益（F3‐24）設定太小，推薦在30到50之內調整；過壓抑制最大上升頻率（F3‐26）設定太小，推薦在520Hz之內調整。




  運行過程中存在外力拖動電機運行
  取消此外動力或加裝制動電阻。




  緩沖電源故障
  Err08
  母線電壓在欠壓點上下波動
  尋求技術支持。




  欠壓故障
  Err09
  瞬時停電
  使能瞬停不停功能（F9‐59），可以防止瞬時停電欠壓故障。




  變頻器輸入端電壓不在規范要求的范圍
  調整電壓到正常范圍。




  母線電壓不正常
  尋求技術支持。




  整流橋、緩沖電阻、驅動板、控制板異常
  尋求技術支持。




  變頻器過載
  Err10
  負載是否過大或發生電機堵轉
  減小負載并檢查電機及機械情況。




  變頻器選型偏小
  選用功率等級更大的變頻器。




  電機過載
  Err11
  電機保護參數F9‐01設定是否合適
  正確設定此參數，增大F9‐01，可以延長電機過載時間。




  負載是否過大或發生電機堵轉
  減小負載并檢查電機及機械情況。




  輸入缺相
  Err12
  三相輸入電源不正常
  檢查輸入RST接線以及三相輸入電壓是否正常。




  驅動板、防雷板、主控板、整流橋異常
  尋求技術支持。




  輸出缺相
  Err13
  電機故障
  檢測電機是否斷路。




  變頻器到電機的引線不正常
  排除外圍故障。




  電機運行時變頻器三相輸出不平衡
  檢查電機三相繞組是否正常并排除故障。




  驅動板、IGBT模塊異常
  尋求技術支持。




  模塊過熱
  Err14
  環境溫度過高
  降低環境溫度。




  風道堵塞
  清理風道。




  風扇損壞
  更換風扇。




  模塊熱敏電阻損壞
  尋求技術支持。




  逆變模塊損壞
  尋求技術支持。




  外部設備故障
  Err15
  通過多功能端子DI輸入外部故障的信號
  排查外圍故障，確認機械允許重新啟動（F8‐18），復位運行。




  通過虛擬IO功能輸入外部故障的信號
  確認A1組虛擬IO組參數設置正確，復位運行。




  通訊故障
  Err16
  上位機工作不正常
  檢查上位機接線。




  通訊線不正常
  檢查通訊連接線。




  通訊擴展卡F0‐28設置不正確
  正確設置通訊擴展卡類型。




  通訊參數FD組設置不正確
  正確設置通訊參數。




  -
  以上檢測完成后故障仍無法排除，可嘗試恢復出廠設置。




  接觸器故障
  Err17
  驅動板和電源異常
  尋求技術支持。




  接觸器異常
  尋求技術支持。




  防雷板異常
  尋求技術支持。




  電流檢測故障
  Err18
  檢查霍爾器件異常
  尋求技術支持。




  驅動板異常
  尋求技術支持。




  電機調諧故障
  Err19
  電機參數未按銘牌設置
  根據銘牌正確設定電機參數。




  參數辨識過程超時
  檢查變頻器到電機引線；檢查編碼器線數設置是否正確F1‐27、檢查編碼器的信號線連接是否正確、牢固。




  EEPROM讀寫故障
  Err21
  EEPROM芯片損壞
  尋求技術支持。




  對地短路故障
  Err23
  電機對地短路
  更換電纜或電機。




  整流單元故障（T13型號專用）
  Err25
  輸入電網電壓異常
  檢查輸入電源是否過高或過低




  整流單元異常
  尋求廠家服務




  累計運行時間到達故障
  Err26
  累計運行時間達到設定值
  使用參數初始化功能清除記錄信息。




  用戶自定義故障1
  Err27
  通過多功能端子DI輸入用戶自定義故障1的信號
  復位運行。




  通過虛擬IO功能輸入用戶自定義故障1的信號
  復位運行。




  用戶自定義故障2
  Err28
  通過多功能端子DI輸入用戶自定義故障2的信號
  復位運行。




  通過虛擬IO功能輸入用戶自定義故障2的信號
  復位運行。




  累計上電時間到達故障
  Err29
  累計上電時間達到設定值
  使用參數初始化功能清除記錄信息。




  掉載故障
  Err30
  變頻器運行電流小于F9‐64
  確認負載是否脫離或F9‐64、F9‐65參數設置是否符合實際運行工況。




  運行時PID反饋丟失故障
  Err31
  PID反饋小于FA‐26設定值
  檢查PID反饋信號或設置FA‐26為一個合適值。




  逐波限流故障
  Err40
  負載是否過大或發生電機堵轉
  減小負載并檢查電機及機械情況。




  變頻器選型偏小
  選用功率等級更大的變頻器。




  運行時切換電機故障
  Err41
  在變頻器運行過程中通過端子更改當前電機選擇
  變頻器停機后再進行電機切換操作。




  電機過溫故障
  Err45
  溫度傳感器接線松動
  檢測溫度傳感器接線并排除故障。




  電機溫度過高
  提高載頻或采取其它散熱措施對電機進行散熱處理。




  主從控制從機故障
  Err55
  從機發生故障，檢查從機
  按照從機故障碼進行排查。




  制動單元過載
  Err61
  制動電阻值偏小
  請參考制動組件選型表。




  制動回路短路
  Err62
  制動模塊異常
  尋求技術支持。




  水冷系統故障
  Err64
  水冷系統控制單元故障
  復位運行，或?qū)で蠹夹g(shù)支持。




  變頻器過熱故障
  Err65
  變頻器內部溫度過高
  更換控制單元，或更換變頻器內部風扇。




  低液位報警
  A66
  水箱液位過低
  尋求技術支持。


















日韩精品久久不卡中文字幕|
国产在线精品美女观看|
国产精品一区二区三区99
|
国内精品久久久久影院优|
3D动漫精品一区二区三区|
中文字幕久精品免费视频|
国产精品观看在线亚洲人成网|
91精品导航在线网址免费|
精品国产日韩亚洲一区|
国产精品无码2021在线观看|
十八18禁国产精品www|
久久精品女人天堂AV麻|
精品无码国产一区二区三区麻豆|
人妻精品久久无码专区精东影业
|
国产色无码精品视频免费|
真实国产精品视频国产网|
精品无人区一区二区三区|
国产亚洲精品自在久久|
黄大色黄美女精品大毛片|
国产精品va一级二级三级|
久久久2019精品|
国产女人水真多18毛片18精品|
国产精品免费播放|
网友自拍区视频精品|
97精品久久天干天天蜜|
热99re久久国超精品首页|
精品人妻伦一二三区久久|
四虎永久在线精品视频|
精品国产18久久久久久|
亚洲精品第一综合99久久|
亚洲欧洲国产精品你懂的|
国内精品人妻无码久久久影院|
精品日本一区二区三区在线观看
|
亚洲精品成人久久久|
精品久久久久亚洲|
亚洲中文字幕一区精品自拍|
亚洲精品视频在线免费|
久久亚洲精品国产精品|
亚洲国产精品成人久久|
亚洲精品国产美女久久久|
91精品国产综合久久精品|





]]>


		施耐德ATV900系列變頻器故障代碼和報警代碼大全
		http://www.maiyamami.com/schneider/92152.html
				Tue, 06 May 2025 07:00:02 +0000




		http://www.maiyamami.com/?p=92152

          代碼 含義 說明 NOA [ 無警告儲存
          ]]>






  代碼

  含義

  說明


  NOA

  [ 無警告儲存 ]

  無警告儲存


  FRF

  [ 回落頻率
  ]

  出現事件時的反應 : 回落頻率


  RLS

  [ 速度保持
  ]

  出現事件時的反應 : 速度保持


  STT

  [ 按停車類型停車 ]

  出現事件時的反應 : 停止跟隨 [ 按停車類型停車 ] STT且不觸發錯誤


  SRA

  [ 給定頻率警告 ]

  已達到頻率給定值


  LCA1

  [ 生命周期警告1 ]

  壽命周期警告1


  LCA2

  [ 生命周期警告2 ]

  壽命周期警告2


  PCPA

  [ 泵循環警告 ]

  泵循環監控警告


  PEE

  [PID誤差警告
  ]

  PID誤差警告


  PFA

  [PID反饋警告
  ]

  PID反饋警告


  PFAH

  [PID反饋高警告 ]

  已達到PID反饋高閾值


  PFAL

  [PID反饋低警告 ]

  已達到PID反饋低閾值


  PISH

  [ 調節器警告 ]

  PID反饋監控警告


  LSA

  [ 已到達限位開關 ]

  已達到限位開關


  RSDA

  [ 松繩警告
  ]

  松繩警告


  DLDA

  [ 動態負載警告 ]

  動態負載警告


  TP3A

  [AI3熱警告
  ]

  AI3熱警告


  TP4A

  [AI4熱警告
  ]

  AI4熱警告


  TP5A

  [AI5熱警告
  ]

  AI5熱警告


  AP1

  [AI1 4-20丟失報警 ]

  AI1 4-20mA丟失警告


  AP3

  [AI3 4-20丟失報警 ]

  AI3 4-20mA丟失警告


  AP4

  [AI4 4-20丟失報警 ]

  AI4 4-20mA丟失警告


  AP5

  [AI5 4-20丟失報警 ]

  AI5 4-20mA丟失警告


  THA

  [ 設備熱警告 ]

  變頻器過熱警告


  TJA

  [IGBT熱警告
  ]

  IGBT熱狀態警告


  FCTA

  [ 風扇計數警告 ]

  風機計數器速度警告


  FFDA

  [ 風扇反饋警告 ]

  風機反饋警告


  BOA

  [ 制動電阻過熱報警 ]

  制動電阻器熱警告


  EFA

  [ 外部錯誤警告 ]

  外部錯誤警告


  USA

  [ 欠壓警告
  ]

  欠壓警告


  UPA

  [ 預防欠壓激活 ]

  已達到受控停止閾值


  ERN

  [ 強制運行
  ]

  變頻器強制運行


  FTA

  [ 電機高頻閾值 ]

  已達到電機頻率高閾值1


  FTAL

  [ 電機低頻閾值 ]

  已達到電機頻率低閾值1


  FQLA

  [ 脈沖頻率閾值達到 ]

  已達到脈沖警告閾值


  F2AL

  [ 電機低頻閾值2 ]

  已達到電機頻率低閾值2


  FLA

  [ 達到高速
  ]

  已達到高速警告


  RTAH

  [ 給定頻率上限 ]

  已達到給定頻率高閾值


  RTAL

  [ 給定頻率下限 ]

  已達到給定頻率低閾值


  F2A

  [ 頻率閾值2
  ]

  已達到電機頻率高閾值2


  CTA

  [ 達到電流閾值 ]

  已達到電機電流高閾值


  CTAL

  [ 低電流閾值 ]

  已達到電機電流低閾值


  TTHA

  [ 轉矩高警告 ]

  已達到高轉矩閾值


  TTLA

  [ 轉矩低警告 ]

  已達到低轉矩閾值


  ULA

  [ 過程欠載警告 ]

  過程欠載警告


  OLA

  [ 過程過載警告 ]

  過載警告


  SSA

  [ 達到轉矩限幅 ]

  已達到轉矩極限


  RTA

  [ 轉矩控制警告 ]

  轉矩控制警告


  TAD

  [ 設備熱閾值 ]

  已達到變頻器熱閾值


  TSA

  [ 到電機熱閾值 ]

  已達到電機熱閾值


  TS2

  [ 電機2過熱閾值達到 ]

  已達到電機熱閾值2


  TS3

  [ 電機3過熱閾值達到 ]

  已達到電機熱閾值3


  TS4

  [ 電機4過熱閾值達到 ]

  已達到電機熱閾值4


  PTHA

  [ 功率高閾值達到 ]

  已達到功率高閾值


  PTHL

  [ 功率低閾值達到 ]

  已達到功率低閾值


  CAS1

  [ 客戶警告1
  ]

  客戶警告1激活


  CAS2

  [ 客戶警告2
  ]

  客戶警告2激活


  CAS3

  [ 客戶警告3
  ]

  客戶警告3激活


  CAS4

  [ 客戶警告4
  ]

  客戶警告4激活


  CAS5

  [ 客戶警告5
  ]

  客戶警告5激活


  URA

  [AFE主電源欠壓 ]

  AFE主電源欠壓


  POWD

  [ 功率消耗報警 ]

  功耗警告


  ANA

  [ 溜滑警告
  ]

  溜滑警告


  BSA

  [ 負載移動警告 ]

  負載運動警告


  BCA

  [ 制動器觸點警告 ]

  制動器觸點警告


  TP1A

  [AI1熱警告
  ]

  AI1熱警告


  BSC

  [ 受控反轉激活 ]

  受控反轉功能已激活


  IWA

  [ 監視回路A警告 ]

  監控電路A警告


  IWB

  [ 監視回路B警告 ]

  監控電路B警告


  IWC

  [ 監視回路C警告 ]

  監控電路C警告


  IWD

  [ 監視回路D警告 ]

  監控電路D警告


  CWA

  [ 機柜電路A警告 ]

  機柜電路A警告


  CWB

  [ 機柜電路B警告 ]

  機柜電路B警告


  CWC

  [ 機柜電路C警告 ]

  機柜電路C警告


  TWA

  [ 電機繞組A警告 ]

  電機繞組A警告


  TWB

  [ 電機繞組B警告 ]

  電機繞組B警告


  TWC

  [ 電機軸承A警告 ]

  電機軸承A警告


  TWD

  [ 電機軸承B警告 ]

  電機軸承B警告


  CBW

  [ 斷路器警告 ]

  斷路器警告


  P24C

  [ 機柜I/O
  24V警告 ]

  機柜I/O 24V缺失警告


  CLIM

  [AFE電動限幅
  ]

  AFE電動限幅


  CLIG

  [AFE發電限幅
  ]

  AFE發電限幅


  THSA

  [AFE傳感器熱狀態報警 ]

  AFE熱狀態警告


  THJA

  [AFE IGBT熱狀態報警 ]

  AFE IGBT過熱警告


  FFCA

  [ 機柜風扇反饋報警 ]

  機柜風機反饋警告


  FCCA

  [ 機柜風扇計數器警告 ]

  機柜風機計數器警告


  CHA

  [ 機柜過熱報警 ]

  機柜過熱警告


  CMIJ

  [CMI跳線警告
  ]

  CMI跳線警告


  FCBA

  [AFE風扇計數器報警 ]

  AFE風機計數器警告


  FFBA

  [AFE風扇反饋報警 ]

  AFE風機反饋警告


  MSDA

  [ 主從設備警告 ]

  主/從設備警告


  FCBB

  [ 制動單元風扇計數器報警 ]

  BUO風機計數器警告


  BSQA

  [ 齒隙補償報警 ]

  齒隙補償警告


  FFBB

  [ 制動單元風扇反饋報警 ]

  BUO風機反饋警告


  THWB

  [ 制動單元熱狀態報警 ]

  BUO熱狀態警告


  MDW

  [AFE直流母線給定值報警 ]

  AFE直流母線參考值連接警告


  TPEA

  [ 編碼器口過熱警告 ]

  編碼器模塊熱警告


  TS1A

  [AI1溫感報警
  ]

  溫度傳感器AI1警告(開路)


  TS3A

  [AI3溫感報警
  ]

  溫度傳感器AI3警告(開路)


  TS4A

  [AI4溫感報警
  ]

  溫度傳感器AI4警告(開路)


  TS5A

  [AI5溫感報警
  ]

  溫度傳感器AI5警告(開路)


  DCRW

  [ 直流母線紋波報警 ]

  直流總線脈動警告


  COPA

  [ 冷卻水泵警告 ]

  因泵運行期間檢測到錯誤或因[泵診斷]CPT-(與ATV9L0相關)導致冷卻泵警告


  MOA

  [ 模塊過熱
  ]

  因環境溫度監控導致模塊過熱警告


  AFFL

  [ 回退通道
  ]

  在現場總線通信中斷后激活自動回退行為


  LKON

  [ 鎖定警告
  ]

  因外部設備未就緒而導致上電鎖定警告


  INFM

  [ 內部錯誤22
  ]

  內部錯誤22(嵌入式以太網)


  RFTA

  [ 后備電源警告 ]

  電源備用模式警告


  SLF1

  [Modbus中斷 ]

  Modbus通信中斷警告


]]>


		三菱FR-D700變頻器參數設置和基本操作
		http://www.maiyamami.com/others/92143.html
				Tue, 22 Apr 2025 02:35:58 +0000





		http://www.maiyamami.com/?p=92143

          1、FR-D700變頻器主回路接線圖如下
          ]]>
								 1、FR-D700變頻器主回路接線圖如下圖














          2、主回路端子說明










          三菱FR-D700變頻器的操作面板及使用





          1、變頻器操作面板如下圖










          2、操作面板各按鍵功能






  按鈕 / 旋鈕

   功能

   備注


  PU/EXT 鍵

   切換 PU / 外部操作模式

   使用外部操作模式（用另外連接的頻率設定旋鈕和啟動信號運行）時，請按下此鍵，使 EXT 顯示為點亮狀態


  RUN 鍵

   運行指令正轉

   反轉用 (Pr.40) 設定


  STOP/RESET 鍵

   進行運行的停止，報警的復位

   -


  SET 鍵

   確定各設定

   -


  MODE 鍵

   模式切換

   切換各設定


   設定用旋鈕

   變更頻率設定、參數的設定值

   -






          3、操作面板單位表示及運行狀態表示見下表






  說明

   指示燈顯示

   備注


  RUN 顯示

   運行時點亮 / 閃爍

   亮燈：正在運行中

  慢閃爍 (1.4 秒循環)：反轉運行中

  快閃爍 (0.2 秒循環)：非運行中


  MON 顯示

   監視器顯示

   監視模式時亮燈


  PRM 顯示

   參數設定模式顯示

   參數設置模式時亮燈


  PU 顯示

   PU 操作模式時亮燈

   計算機連接運行模式時，為慢閃爍


  EXT 顯示

   外部操作模式時亮燈

   計算機連接運行模式時，為慢閃爍


  NET 顯示

   網絡運行模式時亮燈

   -


  監視用 LED 顯示

   顯示頻率、參數序號等

   -

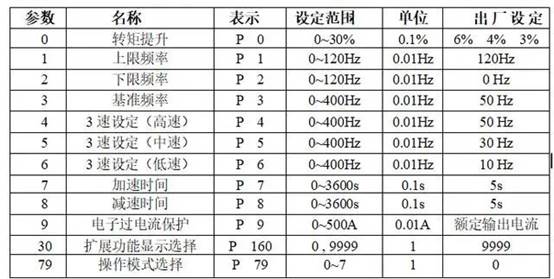

          4、基本功能參數一覽表注意：只有當Pr.160“擴展功能顯示選擇”的設定值設定為“0”時，變頻器的擴展功能參數才有效。

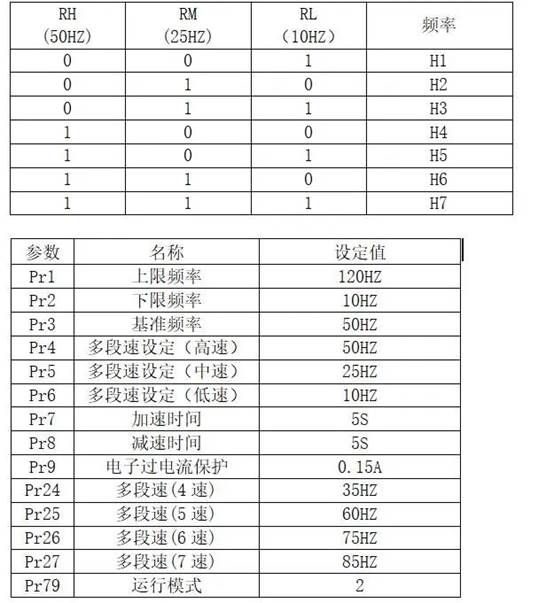

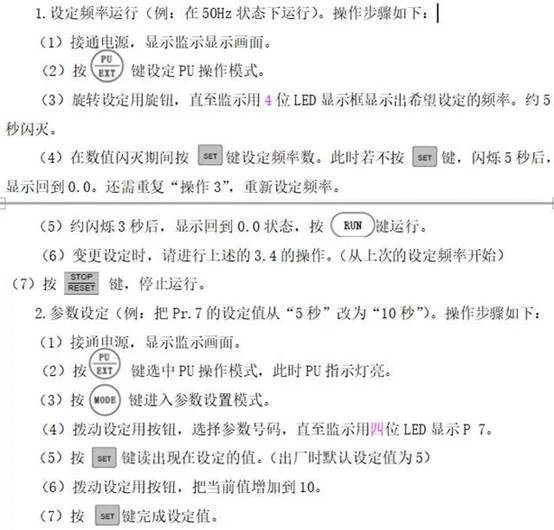

          四、設置步驟五、多段速設置參數多段速輸出編碼表






]]>


		施耐德ATV310變頻器故障代碼和報警大全
		http://www.maiyamami.com/others/92140.html
				Tue, 15 Apr 2025 02:22:27 +0000





		http://www.maiyamami.com/?p=92140

          施耐德 ATV310 變頻器是一款SCH
          ]]>
								施耐德 ATV310 變頻器是一款SCHINEIDER公司為中國應用環境和操作習慣量身打造的通用型變頻器 。當發生故障時，其故障代碼分為以下幾種類型：









          1. 不能自動清除的故障檢測代碼
          2. 清除故障原因后可通過自動重啟動功能清除故障檢測代碼
          3. 清除故障原因后將立即被清除的故障檢測代碼





          不能自動清除的故障檢測代碼





          代碼名稱可能原因解決方法
          F001應用程序固件存在問題 預充電使用Multi-Loader工具更新應用程序固件的操作無效；充電繼電器控制無法正常工作或充電電阻已損壞重新下載應用程序固件；變頻器斷電再通電；檢查連接；檢查主電源的穩定性；
          F002未知變頻器額定值電源卡與存儲的卡版本不同
          F003未知或不兼容的電源卡電源卡與控制卡不兼容
          F004內部串行鏈路故障內部板之間的通信中斷
          F005無效生產專用區域內部數據不一致
          F006電流測量電路故障電流測量因硬件電路故障而出錯
          F007檢測到內部熱傳感器故障變頻器溫度傳感器未在正常工作；變頻器短路或開路
          F008內部CPU故障內部微處理器故障變頻器斷電再通電；
          F010過電流電機控制菜單300中的參數不正確；慣量或負載太大；機械鎖定檢查參數；檢查電機/變頻器/負載的尺寸；檢查機械裝置的狀態；連接線路電機電抗器；減小開關頻率范圍315；檢查變頻器、電機電纜和電機絕緣層的接地連接
          F018電機短路變頻器輸出端短路或接地檢查將變頻器連接到電機和電機絕緣裝置的電纜
          F019接地短路處于運行狀態時出現接地故障；處于運行狀態時進行電機切換；多個電機并聯時有較大的接地漏電電流檢查將變頻器連接到電機的電纜；調整開關頻率；檢查與電機串聯的電抗器；檢查速度環的調整
          F020IGBT短路上電時檢測到內部電源組件短路
          F025過速不穩定；與應用慣量相關的過速檢查電機；如果速度超過最大頻率
  10%，則請?jiān)谛枰獣r(shí)調整此參數；安裝制動電阻；檢查電機/變頻器/負載的尺寸；檢查速度環的參數（增益和穩定性）
          F028自整定故障電機未連接到變頻器；電機缺相；特殊電機；電機正在轉動（例如，被負載驅動）檢查電機/變頻器是否兼容；檢查在自整定過程中電機能否正常工作；如果正在下游使用輸出接觸器，請?jiān)谧哉ㄟ^(guò)程中關閉它；檢查電機是否已完全停止
          F036角度誤差如果電機相斷開或者電機電感過高，則在移相角測量的過程中會發生這種情況檢查電機相位和變頻器允許的最大電流





          清除故障原因后可通過自動重啟動功能清除故障檢測代碼





          代碼名稱可能原因解決方法
          F009制動過速制動過猛或負載慣量太大延長減速時間；需要時安裝帶有制動電阻的模塊單元；檢查主電源電壓，確保未超過可接受的最大值（在運行狀態超過主電源電壓最大值20%）
          F011變頻器過熱變頻器溫度過高檢查電機負載、變頻器通風情況以及環境溫度；等待變頻器冷卻后再重新啟動；
          F012過程過載過程過載檢查變頻器參數與應用過程是否一致
          F013電機過載因電機電流過大而觸發檢查電機熱保護的配置和電機負載
          F014輸出缺少1相變頻器輸出中缺少一相檢查從變頻器到電機的連接；如果使用下游接觸器，請檢查連接、電纜和接觸器是否正常
          F015輸出缺少3相電機未連接；電機功率過低，低于變頻器額定電流的6%；輸出接觸器打開；電機電流中存在瞬時不穩定性檢查從變頻器到電機的連接；在低功率電機上進行測試或進行無電機測試；在出廠設置模式下，電機缺相檢測被激活：輸出缺相檢測605  =
  01；如果需要在測試或維護環境中檢查變頻器而不必使用額定值與變頻器相同的電機，則禁用電機缺相檢測：輸出缺相檢測605 =
  00；檢查并優化IR補償310、電機額定電壓304 和電機額定電壓305 ，然后執行自整定318
          F016輸入過電壓線電壓太高：變頻器通電瞬間的電壓比可接受的最大電壓高10%；無運行命令時的電壓，比最大線電壓高20%；主電源電壓受到干擾關閉變頻器；檢查并調整線電壓；當線電壓恢復為額定電壓（在公差范圍內）后，進行通電；如果出現間歇性F016代碼，則將R1分配205.0設置為01，可將它連接到上游保護裝置以避免變頻器中出現過壓；在此情況下，可使用LO1來指示其他變頻器狀態
          F017輸入缺相變頻器電源不正確或熔斷器已熔斷；一相故障；在單相線電源上使用三相ATV310；負載不平衡；此保護功能僅在變頻器帶有負載時才有效檢查電源連接和熔斷器；使用三相線電源；通過將輸入缺相檢測606
  設置為00，可禁止報告此類故障
          F021負載短路變頻器輸出短路；如果參數IGBT測試608設置為01，則在運行命令或直流注入命令中執行短路檢測上海津信檢查將變頻器連接到電機的電纜以及電機絕緣情況
          F022Modbus中斷Modbus網絡上的通信中斷檢查通信總線的連接；檢查是否超時（參數Modbus超時704
  ；參考Modbus用戶手冊
          F024HMI通信故障與外部顯示終端的通信中斷檢查端子連接
          F026PI反饋故障PID反饋低于下限值檢查PID反饋功能；檢查PID反饋監控（參數59.25
  PID反饋監控 ）和延時時間設定（參數59.23 PID監控功能時間延遲 ）
          F027IGBT過熱變頻器過熱；IGBT內部溫度相比環境溫度和負載而言太高檢查電機/變頻器/負載的尺寸；降低開關頻率315
  ；等待變頻器冷卻后再重新啟動
          F029過程欠載過程欠載；電機電流低于過程欠載閾值211的時間超過過程欠載延時210以保護應用檢查變頻器參數與應用過程是否一致
          F033AI1電流信號丟失故障模擬量輸入AI1被配置為電流信號；AI1電流比例參數0%   204.1大于3mA；模擬量輸入電流低于2mA檢查端子連接





          清除故障原因后將立即被清除的故障檢測代碼





          代碼名稱可能原因解決方法
          F030欠壓線電壓過低；瞬態電壓跌落檢查電壓和欠壓缺相菜單607-
  上的參數
          F031不正確的配置HMI模塊被一個具有不同額定值的變頻器上配置的HMI模塊替換；客戶當前的參數配置不一致如果有效，返回到出廠設置或檢索備份配置；如果恢復出廠設置后故障仍然存在，可以與上海津信聯系
          F032無效配置變頻器中通過母線或通信網絡加載的配置不一致；配置上傳被中斷或未全部完成檢查以前加載的配置；加載兼容配置
          F034無效配置當保存參數設置或恢復出廠設置時，變頻器檢測出錯誤的配置重新上電變頻器；恢復出廠設置；如果恢復出廠設置故障依然存在，可以與上海信津聯系

]]>


		施耐德變頻器故障代碼ATV600系列報警大全
		http://www.maiyamami.com/schneider/92131.html
				Wed, 02 Apr 2025 02:31:17 +0000




		http://www.maiyamami.com/?p=92131

          施耐德 ATV630 變頻器廣泛應用于冶
          ]]>
								施耐德 ATV630 變頻器廣泛應用于冶金、采礦、建材、石油、化工等行業，可用于各種電機的調速控制，提高生產效率和質量。 在使用過程中，其故障代碼和應對措施如下：









          故障代碼故障描述可能原因補救措施
          ACF1AFE直流電容器故障AFE直流電容器過電流；電源電壓過低持續時間過長檢查電源電壓；檢查電源電壓參數設置
          ACF2AFE電流控制故障電源電壓中斷檢查電源電壓；降低電壓下降次數
          ACF3AFE線路濾波器故障發電機運行期間出現電源電壓下降檢查電源電壓
          AFLF高級功能鎖[液位控制策略]設置為[能效優化]并給出運行命令
          ASF角度錯誤相位移夾角測量中，電機相斷開或電機電感太高檢查電機連接是否缺相及變頻器允許最大電流
          CbF斷路器故障配置的[電源電壓超時]過后，直流總線電壓水平與斷路器邏輯控制（啟動或停止脈沖）不匹配檢查斷路器邏輯控制（啟動和停止脈沖時間）；檢查斷路器機械狀態
          CFA柜機電路A故障監控功能檢測到錯誤，故障持續超[機柜電路A延遲]時，分配至[機柜電路A分配]的數字輸入激活確定檢測原因；檢查連接設備（門開關、熱開關等）及其接線；檢查[機柜電路A分配]參數分配
          CFB機柜回路B故障監控功能檢測到錯誤，故障持續超[機柜電路B延遲]時，分配至[機柜電路B分配]的數字輸入激活確定檢測原因；檢查連接設備（門開關、熱開關等）及其接線；檢查[機柜電路B分配]參數分配
          CFC柜機電路C故障監控功能檢測到錯誤，故障持續超[機柜電路C延遲]時，分配至[機柜電路C分配]的數字輸入激活確定檢測原因；檢查連接設備（門開關、熱開關等）及其接線；檢查[機柜電路C分配]參數分配
          CFF配置不正確選件模塊更換或拆除；用不同額定值控制卡替換現有控制卡；當前配置不一致檢查選件模塊；若換控制塊參考注釋；允許時返廠設置或恢復備份配置
          CFI無效配置通過調試工具或現場總線加載的配置與變頻器軟硬件不一致檢查加載配置；加載有效配置
          CFI2配置傳輸錯誤配置傳輸失敗或中斷；加載的配置與變頻器不兼容檢查之前加載配置；載入兼容配置；用PC軟件調試工具傳兼容配置；執行出廠設置
          CFI3預設置傳輸故障配置傳輸失敗或中斷
          CHF機柜過熱故障機柜熱開關激活，機柜風扇開啟但無反饋；配有機柜IO的變頻器數字輸入DI50和DI51用于監測機柜溫度，溫度過高機箱溫度開關打開觸發檢查機柜風扇及其接線；檢查機箱溫度；檢查熱開關設置（應為60°C (140°F)）
          CnF現場總線通信中斷現場總線模塊與主站(PLC)通信中斷檢查環境（電磁兼容性）；檢查接線；檢查超時；更換選件模塊；
          COFCANopen通訊中斷CANopen?現場總線通信中斷檢查通信總線；檢查超時；參考CANopen?手冊（EAV64333）15頁
          COPF冷卻泵故障冷卻泵未工作
          CrF1預充電電容器充電電路控制錯誤或充電電阻器損壞；電源電壓太低對變頻器斷電再通電；檢查內部連接；檢查[欠壓處理]電壓和參數；
          CrF3AFE接觸器反饋錯誤AFE電源接觸器反饋信號與內部AFE電源接觸器命令不匹配檢查電纜敷設、接地線纜、接地屏蔽層相關環境（電磁兼容性）；檢查變頻器到電機電纜；確定哪個AFE模塊檢測到錯誤；
          CSF通道切換錯誤切換到無效通道檢查功能參數
          DCRE直流母線紋波錯誤直流母線或直流母線電容器損壞出現持續紋波對變頻器斷電再通電；檢查輸入濾波器；檢查電源接線；檢查內部連接；
          ddrYF干泵運行錯誤干泵運行監控功能檢測到錯誤檢查泵是否充分泡水；檢查入水管道有無漏氣；檢查監控功能設置
          EEF1EEPROM控制檢測到控制塊內存錯誤檢查環境（電磁兼容性）；關閉產品電源；還原出廠設置；
          EEF2EEPROM功率檢測到電源板內存錯誤檢查環境（電磁兼容性）；關閉產品電源；還原出廠設置；
          EPF1外部錯誤外部設備觸發事件，應用引起；嵌入式以太網觸發外部錯誤；外部電路導致；以太網配置文件損壞消除外部錯誤原因；執行以太網配置出廠設置或修改IP模式
          EPF2現場總線錯誤外部設備觸發事件，應用引起消除外部錯誤原因
          EtHF嵌入式以太網通信中斷ModbusTCP總線通信中斷檢查通信總線；參閱以太網手冊（嵌入式(EAV64327)15頁；選件(EAV64328)15頁）
          FCF1輸出接觸器閉合故障符合打開條件，但輸出接觸器仍閉合檢查輸出接觸器及其接線；檢查接觸器反饋接線
          FCF2輸出接觸器打開錯誤符合閉合條件，但輸出接觸器仍打開檢查輸出接觸器及其接線；檢查接觸器反饋接線
          FDR1FDR 1錯誤嵌入式以太網FDR錯誤；變頻器和PLC通信中斷；配置文件不兼容、為空或無效；變頻器額定值與配置文件不一致檢查變頻器和PLC連接；檢查通信負載；重啟配置文件從變頻器到PLC傳輸
          FDR2FDR 2錯誤以太網現場總線模塊FDR故障；變頻器和PLC通信中斷；配置文件不兼容、為空或損壞；變頻器額定值與配置文件不一致檢查變頻器和PLC連接；檢查通信負載；重啟配置文件從變頻器到PLC傳輸
          FFDF風扇反饋錯誤風機速度過低；[風扇反饋警告]激活超10分鐘更換風機
          FWEr固件更新錯誤固件更新功能檢測到錯誤
          HCF板兼容性硬件配置錯誤；[配對密碼]參數啟用且選件模塊更換重新安裝原始選件模塊；若更換模塊，輸入[配對密碼]確認配置
          HFPF高流量錯誤流量高監控功能檢測到錯誤檢查系統是否在流量范圍內運行；檢查系統出口管道有無爆裂；檢查監控功能設置
          IDLF節能退出錯誤變頻器未打開，[節能超時]已過檢查電源/接觸器/變頻器接線；檢查超時
          IFA監視回路A故障分配至[監視回路A分配]的數字輸入有效時間超[監視回路A延時]檢查連接設備及其接線；檢查[監視回路A分配]參數分配
          IFB監視回路B故障分配至[監視回路B分配]的數字輸入有效時間超[監視回路B延時]檢查連接設備及其接線；檢查[監視回路B分配]參數分配
          IFC監視回路C故障分配至[監視回路C分配]的數字輸入有效時間超[監視回路C延時]檢查連接設備及其接線；檢查[監視回路C分配]參數分配
          IFd監視回路D故障分配至[監視回路D分配]的數字輸入有效時間超[監視回路D延時]檢查連接設備及其接線；檢查[監視回路D分配]參數分配
          iHF輸入過熱AFE功率模塊溫度過高檢查變頻器通風和環境溫度；等待變頻器冷卻后重啟
          ILF內部連接錯誤選件模塊和變頻器通信中斷檢查環境（電磁兼容性）；檢查連接；更換選件模塊；
          InF0內部錯誤0控制板微處理器通信中斷；電源板額定功率無效
          InF1內部錯誤1電源板額定功率無效
          InF2內部錯誤2電源板與控制板軟件不兼容
          InF3內部錯誤3檢測出內部通信錯誤檢查變頻器控制端子（模擬輸入內部10V電源超載）接線；
          InF4內部錯誤4內部數據不一致
          InF6內部錯誤6變頻器選件無法識別；可插拔控制端子模塊不存在或無法識別；嵌入式以太網適配器無法識別檢查與變頻器固件版本兼容性；關閉變頻器后插入可插拔控制端子板；
          InF7內部錯誤7與控制板CPLD組件通信中斷
          InF8內部錯誤8內部開關電源工作不正常
          InF9內部錯誤9檢測到電流測量電路出錯
          InFA內部錯誤10電源整流部分未正常工作
          InFb內部錯誤11變頻器內部熱傳感器無法正常工作
          InFC內部錯誤12內部供電錯誤
          InFD內部錯誤13差分電流偏差檢查DigiLink電纜(GG45)連接；
          InFE內部錯誤14檢測到內部微處理器出錯檢查能否清除錯誤代碼；
          InFF內部錯誤15串行存儲器閃存格式錯誤
          InFG內部錯誤16輸出繼電器選件模塊通信中斷或內部出錯檢查選件模塊是否正確連接插槽；更換選件模塊；
          InFH內部錯誤17與數字與模擬I/O擴展模塊通信中斷或模塊內部出錯檢查選件模塊是否正確連接插槽；更換選件模塊；
          InFk內部錯誤20選件模塊接口板錯誤
          InFl內部錯誤21內部實時時鐘錯誤，可能是面板與變頻器通信錯誤或時鐘振蕩器啟動出錯
          InFM內部錯誤22檢測到嵌入式以太網適配器錯誤檢查與以太網端口連接；
          InFN內部錯誤23檢測到控制塊和AFE或BU模塊之間通訊中斷
          InFP內部錯誤25控制板硬件版本與固件版本不兼容更新固件包；
          InFr內部錯誤27CPLD中的診斷功能檢測到錯誤
          InFS內部錯誤28檢測到AFE模塊上出現錯誤
          InFt內部錯誤29檢測到功率模塊/逆變器模塊上出現錯誤
          InFU內部錯誤30檢測到整流器模塊上出現錯誤，或?yàn)橹绷骺偩€充電時觸發[輸入缺相]對變頻器斷電再通電；若[輸入缺相]錯誤代碼替換[內部錯誤30]，參閱[輸入缺相]說明，否則
          InFV內部錯誤31檢測到程序塊架構出錯（程序塊丟失）
          iPF入口壓力錯誤入口壓力監控功能檢測到錯誤查找系統入口低壓原因；檢查監控功能設置
          JAMF防堵塞錯誤防堵塞監控功能超出時間窗口規定的最大正反轉動作時序數查找葉輪堵塞物；檢查監控功能設置
          LCF輸入接觸器盡管[輸入電壓超時監測]已過，變頻器仍未啟動檢查輸入接觸器及其接線；檢查[輸入電壓超時]；檢查電源/接觸器/變頻器接線
          LCHF高電平錯誤注水過程中最高液位開關激活檢查參數[最高液位切換分配]；檢查相應變頻器輸入及其接線狀態
          LCLF低液位錯誤排空過程中最低液位開關激活檢查參數[最低液位切換分配]；檢查相應變頻器輸入及其接線狀態
          LFF1AI1 4 - 20mA丟失模擬輸入AI1丟失4 - 20mA信號，測得電流小于2mA時觸發檢查模擬輸入連接；檢查[AI1 4 - 20mA丟失]參數設置
          LFF2AI2 4 - 20mA丟失模擬輸入AI2丟失4 - 20mA信號，測得電流小于2mA時觸發檢查模擬輸入連接；檢查[AI2 4 - 20mA丟失]參數設置
          LFF3AI3 4 - 20mA丟失模擬輸入AI3丟失4 - 20mA信號，測得電流小于2mA時觸發檢查模擬輸入連接；檢查[AI3 4 - 20mA丟失]參數設置
          LFF4AI4 4 - 20mA丟失模擬輸入AI4丟失4 - 20mA信號，測得電流小于2mA時觸發檢查模擬輸入連接；檢查[AI4 4 - 20mA丟失]參數設置
          LFF5AI5 4 - 20mA丟失模擬輸入AI5丟失4 - 20mA信號，測得電流小于2mA時觸發檢查模擬輸入連接；檢查[AI5 4 - 20mA丟失]參數設置
          LKON上電鎖定錯誤外部設備未就緒檢查外部設備是否分配至上電鎖定輸入
          MdLFMDL故障運行時通信中斷；此功能檢測到系統配置不一致性檢查通信網絡；檢查多變頻器鏈路功能配置
          MFF電源頻率超出范圍AFE模塊上[電源頻率]超出范圍檢查電源頻率
          MOF模塊過熱機柜溫度過高；[模塊過熱]警告激活超10分鐘檢查機柜冷卻情況
          MMPDF多泵設備故障多變頻器鏈接架構上一個設備缺失檢查通信網絡
          mPLF主泵故障選定主泵運行中不可用檢查對應變頻器數字輸入狀態了解泵可用性信息（如泵1查看[泵1就緒分配]）
          ObF直流總線過壓減速時間太短或驅動性負載太高
          ObF2AFE母線不平衡AFE直流母線不平衡；供電電源電壓過高；總發電量太高檢查電源電壓；
          OCF過流[電機數據]菜單中的參數不正確；慣量或負載過高；機械堵塞檢查電機參數；檢查電機/變頻器/負載的大小；檢查機械裝置的狀態；減小[電流限制]；增加開關頻率
          OHF變頻器過熱變頻器溫度過高檢查電機負載、變頻器通風情況和環境溫度；等待變頻器冷卻后再重新起動
          OLC過程過載過程過載檢查并消除引起過載的原因；檢查[過程過載]功能的參數
          OLF電機過載因電機電流持續過大而觸發檢查電機熱監控的設置；檢查電機負載；等待電機冷卻后再重新啟動；檢查[電機熱電流]、[電機熱保護類型]、[電機熱閾值]、[電機過熱響應]等參數的設置
          OPF1一相輸出丟失變頻器輸出中缺少一相檢查變頻器與電機的接線
          OPF2輸出缺相電機未連接或電機功率太低；輸出接觸器打開；電機電流瞬間不穩定檢查變頻器與電機的接線；如果正在使用輸出接觸器，將[輸出缺相分配]設置為[未觸發錯誤]；若變頻器連接低功率電機或未連接電機，在出廠設置模式中，激活或禁用電機缺相檢測；檢查并優化[IR定子壓降補償]、[電機額定電壓]以及[電機額定電流]，并執行[自整定]
          OPHF出口壓力高出口壓力監控功能檢測到壓力過高錯誤查找系統出口出現高壓的可能原因；檢查監控功能的設置
          OPLF出口壓力低出口壓力監控功能檢測到壓力過低錯誤檢查系統出口處的管道有無損壞；查找系統出口出現低壓的可能原因；檢查監控功能的設置
          OSF供電電源過電壓供電電源電壓過高；供電電源受到干擾檢查電源電壓
          P24C機柜I/O 24V錯誤輸入DI58用于監控輸入端子上的24V電源，出現故障時抑制所有輸入以避免意外錯誤消息；DI58機柜I/O輸入未連接到內部端子X(jué)231；DI58由另一機柜I/O功能使用確認端子X(jué)231已連接到機柜I/O輸入DI58；若DI58由另一機柜功能使用，將該功能更改為X220端子上的另一可用機柜I/O輸入，并調整新輸入的參數設置
          PCPFF泵循環啟動錯誤泵循環監控功能超出時間窗口規定的最大啟動序列數目查找系統重復啟動的可能原因；檢查監控功能的設置
          PFMFPID反饋錯誤PID反饋錯誤在時間窗口內超出設定點周?chē)脑试S范圍檢查管道是否有機械故障；檢查是否存在漏水現象；檢查是否打開了排放閥；檢查是否打開了消防栓；檢查監控功能的設置
          PGLF程序加載錯誤 - 檢查能否清除錯誤代碼；
          PGrF程序運行錯誤 - 檢查能否清除錯誤代碼；
          PHF輸入缺相變頻器電源不正確或熔斷器熔斷；電源中的一相不可用；在三相變頻器上使用單相電源；負載不平衡檢查電源連接和保險絲；使用三相電源；如果使用單相電源或直流母線電源，將[輸入缺相]設置為[否]，禁止檢測到的錯誤
          PLFFF泵低流量錯誤泵低流量監控功能檢測到錯誤檢查排放時閥是否關閉；檢查排放時管道是否損壞；查找系統出口處出現低流量的可能原因；檢查監控功能的設置
          SAFFF安全功能故障超出去抖時間；內部硬件錯誤；STOA和STOB具有不同狀態（高/低）且持續超過1秒檢查數字輸入STOA和STOB的接線；
          SCF1電機短路變頻器輸出端短路或接地檢查變頻器與電機之間的電纜以及電機的絕緣情況；調整開關頻率；在變頻器與電機之間加裝電抗器
          SCF3接地短路并行連接多個電機時，變頻器輸出端有大量電流泄漏到地面檢查變頻器與電機之間的電纜以及電機的絕緣情況；調整開關頻率；在變頻器與電機之間加裝電抗器；若使用長電纜，檢查[接地故障激活]的設置
          SCF4IGBT短路功率組件檢測錯誤，產品上電時檢測到至少一個IGBT短路或開路檢查[輸出短路測試]參數的設置；
          SCF5電機短路變頻器輸出短路檢查將變頻器連接到電機的電纜以及電機絕緣情況；
          SCF6AFE短路故障AFE整流器IGBT短路；由于電網中的功率因數補償系統導致AFE過電流在安裝有功率因數補償系統且電容投切時，檢查電源電壓，僅安裝帶有集成電抗器的功率因數補償系統；檢查將AFE模塊連接到電源的電纜；
          SLF1Modbus通訊中斷Modbus端口通信中斷檢查通信總線；檢查超時；參考Modbus用戶手冊
          SLF2PC通訊中斷與調試軟件的通信中斷檢查調試軟件的連接電纜；檢查超時
          SLF3HMI通信中斷與圖形顯示終端的通信中斷，使用圖形顯示終端提供命令或參考值時，通信中斷超2秒觸發檢查圖形顯示終端的連接；檢查超時
          SOF電機過速不穩定或驅動負載過大；使用下游接觸器時，應用運行命令前未關閉電機與變頻器之間的觸點；達到過速閾值（對應于[最大輸出頻率]的110%）檢查電機參數設置；檢查電機/變頻器/負載的大小；在應用運行命令前，檢查并關閉電機與變頻器之間的觸點；檢查[最大輸出頻率]與[高速頻率]之間的一致性，建議[最大輸出頻率]至少大于等于110%
  * [高速頻率]
          SPFFC安全文件損壞安全文件損壞或缺失關閉產品電源，下次打開電源時將再次創建安全文件，網絡安全相關信息復位為默認值
          StF電機失速錯誤堵轉監控功能檢測到錯誤，輸出頻率小于[堵轉頻率]、輸出電流大于[堵轉電流]且持續時間超過[堵轉最大時間]查找電機是否機械卡死；查找電機出現過載的可能原因；檢查監控功能的設置
          t2CFAI2熱傳感器故障熱傳感器監控功能檢測到模擬輸入AI2出現熱傳感器錯誤（開路或短路）檢查傳感器及其接線；更換傳感器；檢查[AI2類型]參數的設置
          t3CFAI3熱傳感器故障熱監控功能檢測到連接到模擬輸入AI3的熱傳感器出錯（開路或短路）檢查傳感器及其接線；更換傳感器；檢查[AI3類型]參數的設置
          t4CFAI4熱傳感器故障熱監控功能檢測到連接到模擬輸入AI4的熱傳感器出錯（開路或短路）檢查傳感器及其接線；更換傳感器；檢查[AI4類型]參數的設置
          t5CFAI5熱傳感器故障熱監控功能檢測到連接到模擬輸入AI5的熱傳感器出錯（開路或短路）檢查傳感器及其接線；更換傳感器；檢查[AI5類型]參數的設置
          tFA電機繞組A故障分配至[電機繞組A分配]的數字輸入的有效時間超過[電機繞組A延時]檢查連接的設備（電機軸承熱開關）及其接線；驗證電機負載情況和環境溫度；等待電機冷卻后再重新起動
          tFB電機繞組B故障分配至[電機繞組B分配]的數字輸入的有效時間超過[電機繞組B延時]檢查連接的設備（電機軸承熱開關）及其接線；驗證電機負載情況和環境溫度；等待電機冷卻后再重新起動
          tFC電機軸承A故障分配至[電機軸承A分配]的數字輸入的有效時間超過[電機軸承A延時]檢查連接的設備（電機軸承熱開關）及其接線；驗證電機負載情況和環境溫度；等待電機冷卻后再重新起動
          tFD電機軸承B故障分配至[電機軸承B分配]的數字輸入的有效時間超過[電機軸承B延時]檢查連接的設備（電機軸承熱開關）及其接線；驗證電機負載情況和環境溫度；等待電機冷卻后再重新起動
          tH2FAI2熱水平錯誤熱傳感器監控功能檢測到模擬輸入AI2出現高溫錯誤查找出現過熱的可能原因；檢查監控功能的設置
          tH3FAI3熱水平錯誤熱傳感器監控功能檢測到模擬輸入AI3上的溫度過高查找出現過熱的可能原因；檢查監控功能的設置
          tH4FAI4熱水平錯誤熱傳感器監控功能檢測到模擬輸入AI4上的溫度過高查找出現過熱的可能原因；檢查監控功能的設置
          tH5FAI5熱水平錯誤熱傳感器監控功能檢測到模擬輸入AI5上的溫度過高查找出現過熱的可能原因；檢查監控功能的設置
          tJFIGBT過熱變頻器功率級過熱根據環境條件，檢查負載/電機/變頻器的大小；減小開關頻率；延長加減速時間；降低電流限值
          tJF2AFE IGBT過熱故障整流器IGBT功率級過熱根據環境條件，檢查負載/電機/變頻器的大小；檢查并清潔冷卻通道；清潔或更換IP54產品上的濾墊
          tnF自整定錯誤特殊電機或功率與變頻器不相符的電機；電機未連接到變頻器；電機未停止檢查電機/變頻器是否匹配；確保自整定期間電機連接到變頻器；若使用輸出接觸器，自整定期間將其閉合；確保自整定期間電機已連接且已停止；對于磁阻電機，降低[PSI最大電流比例]
          ULF過程欠載過程欠載；電源欠壓使直流總線電壓過低；AFE過載檢查電源電壓；檢查并清除欠載原因；檢查[過程欠載]功能的參數；根據環境條件，檢查負載/電機/變頻器的大小
          UrFAFE主電源欠壓 - 檢查電源電壓
          USF主電源欠壓電源電壓太低；瞬變電壓突降檢查[欠壓處理]的電壓和參數
          vCfVxCtrl錯誤錯誤延遲后仍存在無效功率給定值曲線或警告檢查在預設模式[預設曲線模式]下設置的功率與速度對比給定值曲線的參數是否有效；檢查[學習速度過低]和[學習速度過高]的設置

]]>
